 みなさま、ごきげんよう。会社の先輩がセリアでこんな物買ってきてくれました(頼んでない)。

 ダイソーのと似てる750mA出力のシガライターUSB充電器です。はいはい、使ってみればいいんでしょ。

 以前にセリアで買ったシガライターUSB充電器と区別するために、新しいほうを「セリア小」、古いほうを「セリア大」と呼びます。早速分解に取り掛かります。

(以下左がセリア小、右がダイソーの物)

 ダイソーの物と形は似ていますが、造りが違うので別物は別物でしょうね。出力表示は5V 750mAとなっています。
 たちの悪いことに、後ろのフタや先端部のねじ込みフタが接着されているので、適当にこじりながら分解する必要があります。

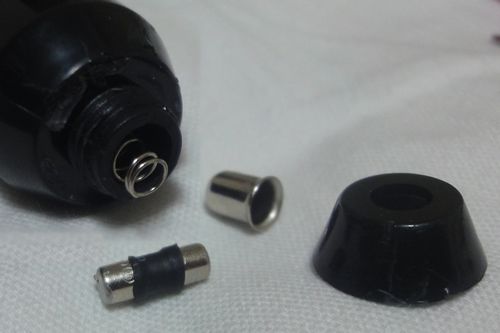

 おっ、先端部には超小型の管ヒューズ(125V 1A)が入っていました。ショートを避けるために熱収縮チューブが巻いてあるなど芸が細かいです。
(クリックすると大きくなります)

(クリックすると大きくなります)

 中身はダイソーの物とは似ているようで全く異なります。また、基板がガラエポのようです。この値段の品物では予想外。ただし、金具のはんだ付けが片側しかされていなかったり、フラックス洗浄がされていないので基板が汚いし、コンデンサやコイルも貧弱です。まあダイソーのとどっこいどっこいのクオリティです。

 ・電流制限抵抗 0.25Ω=1.2A、ヒューズ 1A
 ・出力電圧抵抗 3.3KΩ(1%)と1.0KΩ(1%)=5.375V
 ・入力コンデンサ 25V 47uF、出力コンデンサ 10V 100uF

 D-端子は5V×(62K/51K+62K)=2.74V、D+端子は5V×(82K/120K+82K)=2.02Vにプルアップ、プルダウンされている。これまたダイソーと似ている。

 出力特性はセリア小はきっとダイソー並みなので測る気がしません。セリアで買うならセリア大にしましょう。
